„Potrzebuję nowej matrycy, piętnaście i sześć cala” — to zdanie słyszymy niemal codziennie i za każdym razem musimy dopytać. Przekątna jest tylko jedną z sześciu rzeczy, które muszą się zgadzać, żeby panel w ogóle zadziałał. Reszta kryje się w oznaczeniach na naklejce z tyłu matrycy i w budowie taśmy sygnałowej.

Dlaczego sama przekątna nic nie przesądza

Laptopy o tej samej przekątnej potrafią mieć zupełnie inne panele. Różnice zaczynają się od rozdzielczości — 1366×768 i 1920×1080 to dwa różne światy, a coraz częściej spotykamy też 2560×1440 i panele o proporcjach 16:10, które wracają do łask w konstrukcjach biurowych. Panel o wyższej rozdzielczości zwykle nie zadziała w laptopie przystosowanym do niższej, bo płyta główna nie wyśle sygnału, którego panel oczekuje.

Druga różnica to rodzaj matrycy. Panele TN są tańsze, mają gorsze kąty widzenia i bledsze kolory, ale bywają szybsze. Panele IPS dają czytelny obraz pod kątem i wierniejsze barwy. Zdarza się, że w tym samym modelu laptopa producent zastosował obie wersje, zależnie od partii i rynku. Wymiana TN na IPS jest w wielu przypadkach możliwa i jest to jedna z niewielu napraw, które realnie poprawiają sprzęt względem stanu fabrycznego.

Złącze, liczba pinów i strona taśmy

Najczęstszym powodem, dla którego „pasująca” matryca nie działa, jest złącze. Panele spotyka się w wersjach trzydziesto- i czterdziestopinowych, a te same trzydzieści pinów może być rozmieszczonych po lewej albo po prawej stronie dolnej krawędzi. Taśma sygnałowa w laptopie ma określoną długość i biegnie konkretną drogą przez zawias — panel z gniazdem po przeciwnej stronie oznacza, że taśma po prostu nie dosięgnie.

W nowszych konstrukcjach dochodzi jeszcze obsługa jasności. Część paneli reguluje podświetlenie sygnałem z płyty, część oczekuje osobnej linii sterującej. Zamontowanie panelu bez tej obsługi kończy się ekranem świecącym stale na maksimum, bez możliwości przyciemnienia — obraz jest, ale korzystanie z laptopa wieczorem staje się męczące.

Matryca dotykowa i matryca z ramką

Jeżeli laptop ma ekran dotykowy, panel jest zwykle sklejony z warstwą dotykową i szybą. Wymiana samego wyświetlacza bywa wtedy niemożliwa albo nieopłacalna — częściej wymienia się cały moduł. To samo dotyczy konstrukcji, w których matryca jest wklejona w ramkę obudowy. Mówimy o tym od razu przy wycenie, bo różnica w koszcie między samym panelem a całym modułem potrafi być kilkukrotna.

Osobny przypadek to laptopy dwuekranowe i konwertowalne z zawiasem obrotowym. Tam demontaż wymaga rozłożenia większej części obudowy, a przy składaniu trzeba pilnować prowadzenia taśm, żeby nie przetarły się przy obracaniu. To nie jest naprawa, którą da się zrobić przy stole klienta w kwadrans — taki sprzęt zabieramy do warsztatu.

Skąd bierzemy oznaczenia

Na tylnej stronie każdego panelu jest naklejka z symbolem producenta matrycy — najczęściej zaczyna się od kilku liter i cyfr określających przekątną, rozdzielczość i wersję. Ten symbol, a nie nazwa laptopa, jest właściwym punktem wyjścia do doboru części. Dlatego przy zgłoszeniu prosimy o model laptopa z naklejki na spodzie obudowy: po nim ustalamy, jakie panele producent stosował w tej serii, i przygotowujemy właściwy zamiennik jeszcze przed przyjazdem.

Gdy laptop ma kilka wariantów panelu, a z opisu nie da się rozstrzygnąć, który jest w środku, przywozimy sprzęt do warsztatu, otwieramy klapę i odczytujemy oznaczenie bezpośrednio. Nie zamawiamy części „w ciemno” — pomyłka oznacza kolejne dni oczekiwania.

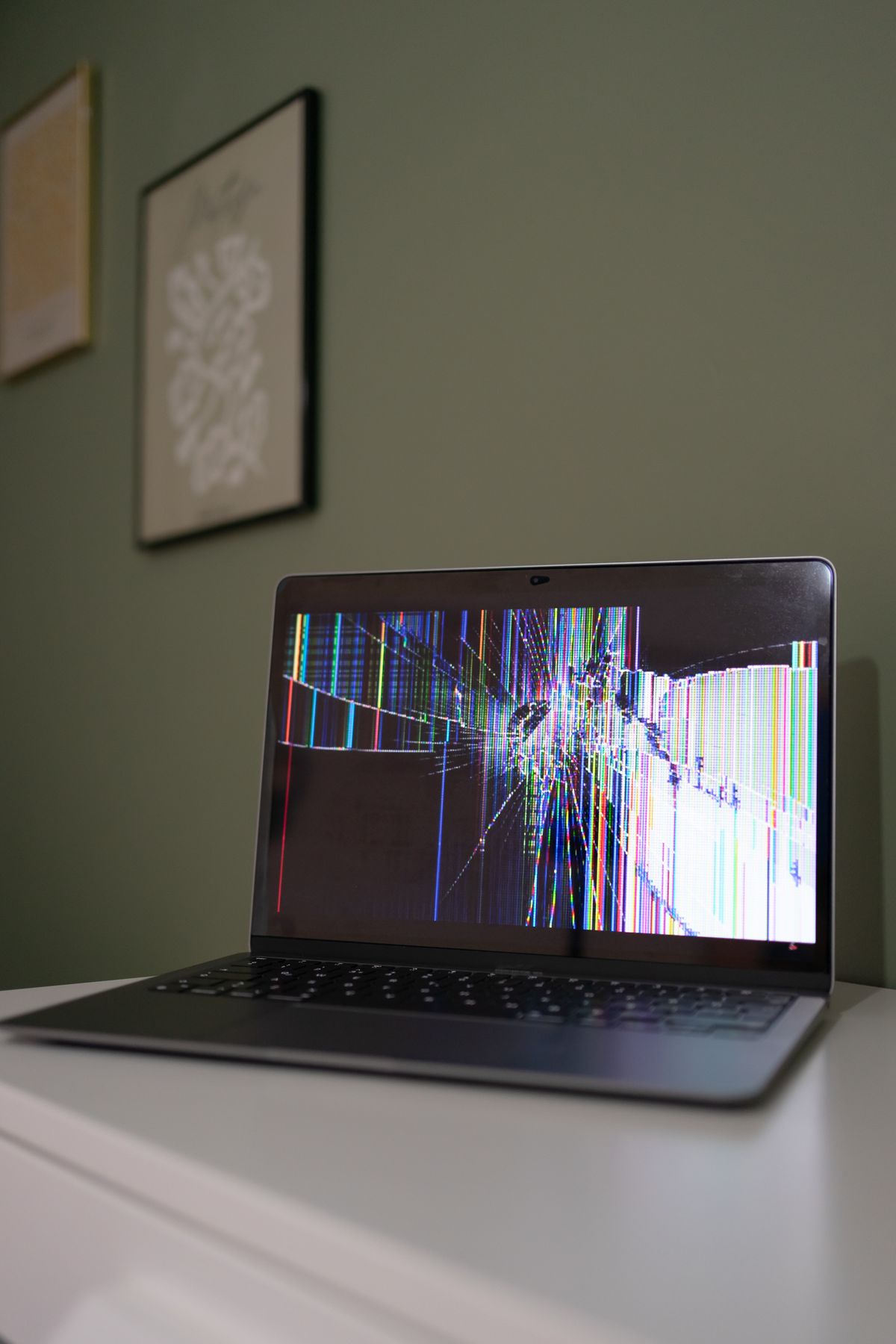

Co się dzieje z pękniętą matrycą przy dojeździe

Wymiana panelu to praca, którą wykonujemy w warsztacie, a nie u klienta. Powód jest prozaiczny: matryca jest krucha, a przy demontażu ramki łatwo o kolejne uszkodzenie, jeśli nie ma się pod ręką właściwych narzędzi i stabilnego blatu. Dlatego przy tej usterce najczęściej proponujemy odbiór sprzętu spod wskazanego adresu — dojazd, odbiór i zwrot są bezpłatne, a diagnoza laptopa przy odbiorze sprzętu nic nie kosztuje. Wizyta serwisanta u klienta jest płatna — sam dojazd nadal nic nie kosztuje.

Jeśli laptop jest potrzebny do pracy, na czas naprawy zostawiamy sprzęt zastępczy. Rozwiązanie sprawdza się szczególnie wtedy, gdy panel trzeba sprowadzić, a to potrafi zająć od jednego do kilku dni roboczych, zależnie od tego, jak popularny jest model.

Kiedy wymiana się nie opłaca

Mówimy wprost, gdy naprawa nie ma sensu. Przy starszych laptopach z panelem o niskiej rozdzielczości koszt matrycy bywa porównywalny z wartością całego sprzętu. W takiej sytuacji przedstawiamy dwie drogi: wymianę panelu albo sprzęt poleasingowy z naszego sklepu, do którego dokładamy godzinę pracy serwisanta na przeniesienie danych. Decyzja należy do klienta, ale nie ukrywamy rachunku, żeby doprowadzić do naprawy za wszelką cenę.

Osobno traktujemy sytuację, w której obok pękniętej matrycy laptop ma inne objawy — nie ładuje się, gubi obraz, przegrzewa. Wtedy najpierw sprawdzamy resztę, bo wymiana panelu w sprzęcie z padającą płytą główną to wyrzucone pieniądze. Wycenę podajemy dopiero po sprawdzeniu całości i zawsze przed rozpoczęciem pracy.

Matowa czy błyszcząca

Przy wymianie warto świadomie wybrać wykończenie powierzchni, bo w wielu modelach dostępne są oba warianty. Panel błyszczący daje głębszą czerń i bardziej nasycone kolory, ale odbija każde źródło światła za plecami. Panel matowy rozprasza odbicia i jest wyraźnie wygodniejszy przy pracy w pomieszczeniu z oknem za sobą albo przy pracy w plenerze.

Jeżeli laptop miał fabrycznie panel błyszczący, a klient pracuje głównie z dokumentami, wymiana na matowy bywa najlepszą zmianą, jaką da się przy tej okazji wprowadzić. Trzeba tylko pamiętać, że w konstrukcjach dotykowych wybór jest ograniczony — tam powierzchnia jest częścią zespołu szyby.

Jasność i kąty widzenia

Panele różnią się maksymalną jasnością, a to parametr, który najmocniej odczuwa się przy pracy poza domem. Konstrukcje o niskiej jasności są praktycznie nieczytelne przy oknie w słoneczny dzień. Jeżeli laptop służy do pracy w terenie, dobieramy panel o wyższej jasności, o ile taki wariant istnieje dla danego modelu.

Kąty widzenia decydują o tym, czy obraz nie blednie przy najmniejszym przechyleniu klapy. Panele typu TN wyglądają poprawnie tylko na wprost i to najczęstszy powód, dla którego klienci po wymianie mówią, że „coś jest nie tak” — nawet gdy panel jest sprawny i pasujący.

Co sprawdzamy po wymianie

Uruchamiamy pełnoekranowy test kolorów: jednolita biel, czerń, czerwony, zielony i niebieski. Biel pokazuje plamy i nierównomierne podświetlenie, czerń ujawnia przeświecanie na krawędziach, a jednolite kolory — martwe piksele. To trwa dwie minuty, a wyłapuje wadę fabryczną, zanim laptop wróci do klienta.

Sprawdzamy też regulację jasności w pełnym zakresie oraz zachowanie przy zamykaniu i otwieraniu klapy — czujnik odpowiadający za wygaszanie potrafi zostać przy montażu przesunięty i wtedy ekran gaśnie w połowie ruchu.

Uszkodzenia, które udają awarię matrycy

Zanim uznamy panel za winny, wykluczamy dwie rzeczy. Pierwsza to taśma sygnałowa: obraz z pasami albo znikający przy poruszaniu klapą pochodzi zwykle z niej, a nie z wyświetlacza. Druga to układ graficzny — wtedy zaburzony obraz widać także na monitorze zewnętrznym.

To rozróżnienie ma znaczenie finansowe. Wymiana taśmy jest zwykle wielokrotnie tańsza od panelu, a naprawa układu graficznego to zupełnie inny zakres pracy. Diagnoza laptopa przy odbiorze sprzętu jest u nas bezpłatna, więc klient dowiaduje się, z czym ma do czynienia, zanim podejmie decyzję.

Co zrobić z laptopem do czasu naprawy

Jeżeli sprzęt jest potrzebny, a matryca pęknięta, da się pracować na monitorze zewnętrznym — laptop działa normalnie, tylko obraz idzie na inny ekran. Warto wtedy ograniczyć otwieranie i zamykanie klapy, bo przy pękniętej matrycy każde zgięcie pogłębia uszkodzenie i potrafi przeciąć taśmę.

Nie zalecamy natomiast zaklejania pęknięcia taśmą ani dociskania panelu. Odłamki warstwy ciekłokrystalicznej rozchodzą się dalej pod naciskiem, a płyn z wyświetlacza potrafi dostać się w okolice taśmy.
